Принцип на работа
Основният принцип на разделяне на въздуха е използването на криогенна ректификация за кондензиране на въздуха в течност и разделяне на въздуха според температурата на изпарение на всеки компонент.
Това е дву{0}}етапна ректификационна кула, която може да получи чист азот и чист кислород в горната и долната част на горната кула. Възможно е също така да се изведе течен кислород и течен азот съответно от страната на изпаряване и страната на кондензацията на основното охлаждане.
Разделянето на въздуха в ректификационната кула е разделено на два етапа, въздухът се отделя за първи път в долната кула, за да се получи течен азот и в същото време да се получи обогатен с кислород-течен въздух. Обогатеният с-кислород течен въздух се изпраща в горната кула за ректификация, за да се получат чист кислород и чист азот.
Горната кула е разделена на две секции: с входа за течност-въздух като граница, горната част е ректификационната секция, използвана за ректификация на издигащия се газ, възстановяване на кислородните компоненти и пречистване на азотните компоненти, а долната секция е секцията за дестилиране за отстраняване на азотните компоненти в течността, отделени за получаване на по-висока чистота на кислород в течността.
Параметри на продукта
| Модел | единица | NZDN-200 | NZDN-300 | NZDN-400 | NZDN-700 | NZDN-1000 | NZDN-1600 | NZDN-3000 |
|---|---|---|---|---|---|---|---|---|
| Производство на азот | Nm3/H | 200 | 300 | 400 | 700 | 1000 | 1600 | 3000 |
| Производство на течен азот | L/H | / | 10 | 10 | 20 | 40 | 60 | 150 |
| Чистота на азот | ppmO2 | По-малко или равно на 3 | По-малко или равно на 3 | По-малко или равно на 3 | По-малко или равно на 3 | По-малко или равно на 3 | По-малко или равно на 3 | По-малко или равно на 3 |
| Азотно налягане | MPa.A | 0.34~1 | 0.34~1 | 0.34~1 | 0.34~1 | 0.34~1 | 0.34~1 | 0.34~1 |
| Площ, заета от устройството | m2 |
95 |
150 | 220 | 260 | 300 | 320 | 410 |

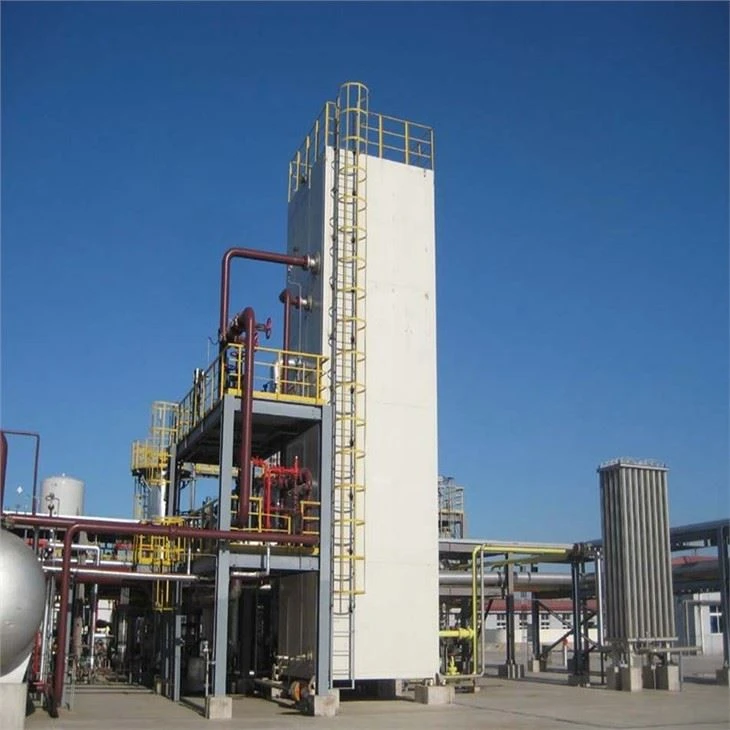

Какво е ASU?
Криогенното устройство за разделяне на въздуха е устройство за отделяне на кислород, азот, аргон или друг от въздуха. Принцип: Първо се опитайте да втечнете въздуха и след това се възползвайте от различните точки на кипене на компонентите на кислорода, азота и аргона (-183 градуса, -196 градуса, -186 градуса), които ще изкипят последователно и ще ги разделят. Изправяне на горна колона. Течен кислород в долната част на горната колона. Изтеглете малко аргонова фракция от горната колона и я пренесете в колоната със суров аргон. След ректификацията на колоната със суров аргон, продуктът влиза в колоната с чист аргон за по-нататъшна ректификация, след което можем да получим чист аргон със съдържание на азот под 3 ppm.
